一） 簡介

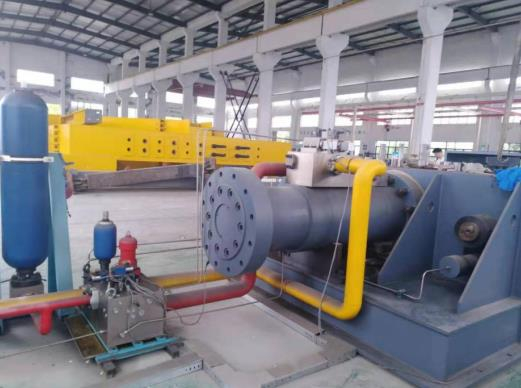

由固定桿、固定前后梁、拉壓力柱、移動承載梁、移動鏈輪、減速機、鎖緊油缸等組成反力框架、電液伺服加載系統、電氣拖動系統、測量控制系統、計算機控制和處理系統組成，用于消能（阻尼器）力學指標測試。
二）主要技術參數
（1）設備用途：長度4~12m的阻尼器試驗。
（2）技術參數要求
1、水平最大出力載荷（拉、壓）：2000KN（雙向）；
2、水平作動器加載速度：0.6m/s，2000KN時速度為1m/s；
3、水平作動器加載波形：正弦波、三角波、方波、隨機波；
4、反復循環次數不低于：1000次；
5、加載頻率控制范圍：0.001-10Hz；
6、控制方式：載荷控制、位移控制、加速度控制（消能試驗位移控制需有:作動器位移控制模式及試件上外部傳感器控制模式）；
7、系統靜態精度：
水平力：≦±1%
水平位移：≦±0.1%
8、控制方法：動靜踏步法、幅值修正法、常規控制法;
9、試驗類型：靜力試驗、疲勞試驗、隨機波試驗；
10、反饋數據最大采集速度：不少于10000次/秒（任一通道）；
11、數據采集時程曲線及滯回曲線：實時再現力、位移、速度時程信號，豎向力-豎向位移滯回曲線、水平力-水平位移滯回曲線；
12、加載波形：直流、方波、三角波、梯形波、斜波、鋸齒波、MTS載荷譜（4級）、隨機波、地震波、拍波等
13、系統保護：對載荷（力）及位移具有參數設定和超限保護功能；
14、計算機：配置性能應不低于四核處理器原裝電腦主機及尺寸不小于24寸原裝顯示器一臺；
15、油源遠程控制柜：可以調節油壓及啟停電機；
16、電機功率：滿足最大速度、最大力及最大位移要求，不小于3000KW；
17、最高供油壓力：28MPa；
18、冷卻方式：水冷；
19、流量要求：油源滿足水平作動器供油要求，瞬時輸出流量不少于2000升（消能試驗水平作動器流量需滿足水平能力要求3萬升，需廠家計算）；
20、蓄能器：提供滿足水平設備最大速度（相應最大力）循環5圈所需要蓄能器；
21、實驗空間：高1.5m，長12m，寬4m（消能試驗構件預留空間:長度8m，寬度1.2m）；
22、機架設計強度：豎向變形、水平變形在最大力作用下小于1/1000，水平靜載能力不小于5000KN；
