一、簡介

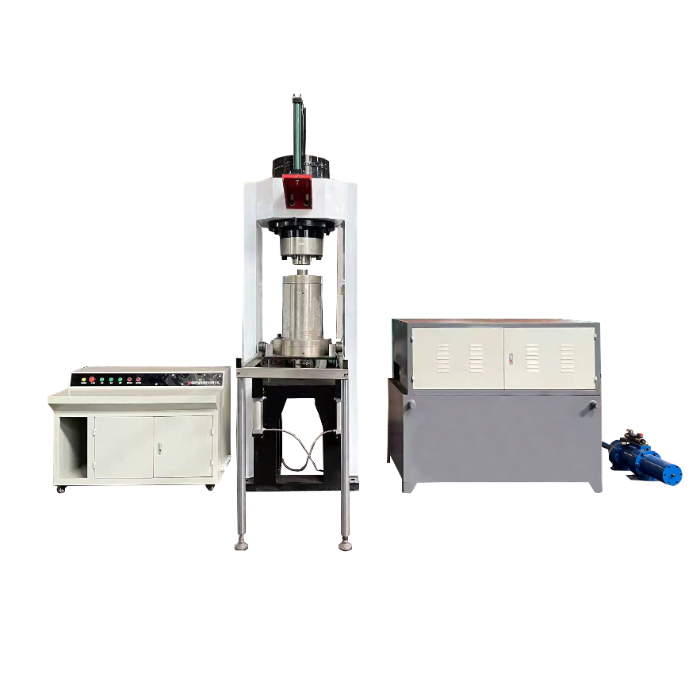

本系統利用電液伺服技術、自動控制技術、計算機技術、傳感器技術開發的土工動靜大三軸試驗設備，主要用于土石混填材料、沙礫等粗粒土的靜三軸、動三軸以及其他應力路徑試驗，得出路基填料的c、￠等物理力學參數,可用于分析在地震等動荷載作用下路基填土的力學特征，解決了公路、鐵路、大壩等工程中粗粒土的計算參數問題。
功能：
●動態粗粒土三軸試驗；
●靜態粗粒土三軸試驗；
●應力路徑三軸試驗；
二、主要技術指標
1、軸向激振最大動態負荷（KN）：±600KN；
軸向激振頻率：0-10Hz；
2、軸向激振最大靜態負荷（KN）：0—650KN；試驗加載頻率：0.01-150Hza;
3、靜態負荷精度：優于±1%F.S；
動態平均負荷波動度：優于±1%F.S；
動態負荷振幅波動度：優于±2%F.S.；
4、軸向作動器總行程：200mm位移精度：優于±0.1%；
5、試樣尺寸：φ50×100mm，φ100×200mm，φ150×300mm，φ200×400mm，φ300×600（或750）mm可選；
6、試驗波形：正弦波、三角波、方波、隨機波;
7、油源流量：200L/min；油源最高壓力：25Mpa；進口伺服閥；
8、最大激振圍壓（動態）：5MPa，精度0.1KPa，準確度優于1%F.S；
9、孔隙（反）壓最大負荷（靜態，電液伺服控制）：5MPa，精度0.01MPa;
10、高精度LVDT位移傳感器：量程±50mm，精度1‰F.S
11、閉環測控系統：
11.1多通道多參數全數字閉環控制器，自動調節系統的PID值，采用高分辨率的反饋采樣和信號調節技術，所有通道（σ1、σ3、ε1）均同步反饋和數據采集，采樣頻率大于5kHZ，采集通道不少于8個，64位，具有擴展功能；
11.2 可選擇力（應力）、變形（應變）、應力路徑、分級加載等多種伺服閉環控制方式；在力（應力）、變形（軸向應變）、位移、圍壓多種控制方式之間的平穩圓滑切換；
12、試驗控制軟件：在Windows環境下運行，界面友好，操作簡單，能進行試驗機的標定，能完成試驗條件、試樣參數等的設置以及試驗數據處理，試驗數據能以多種文件格式保存，試驗結束后數據可導入在Word、Excel等多種軟件下，進行處理，試驗完成后可對數據進行分析處理，并打印出試驗報告；
13、電源：380V×50HZ；電源總功率：25KW。
14、可選配溫度控制系統：溫控范-40℃-180℃，精度±0.5℃。
