一、簡介

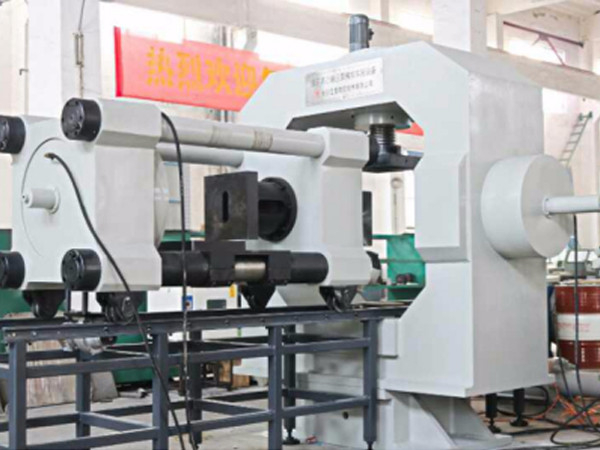

本設備可以對壓裂裂縫的擴展機制以及影響裂縫擴展的因素進行深入研究，可以對頁巖、砂巖、碳酸鹽、煤巖、火山巖等不同巖石樣品進行壓裂模擬，模擬不同地應力、流量、射孔等條件下的裂縫擴展規律，包括水力壓裂和二氧化碳壓裂（適用于純CO2和CO2加化學試劑兩種類型壓裂液，其中化學試劑質量分數0.1%-5%之間），同時具備三軸應力條件下的裂縫導流能力測試。
二、主要技術指標
（1）整機剛度≥6MN/mm；
（2）適用試件尺寸：300×300×300mm立方體和400×400×400mm立方體；邊長誤差小于±5mm；
（3）三軸加載應力：單方向最大加載應力30MPa以上（400×400×400mm立方體），誤差：小于0.1MPa，保壓時間：7天；
（4）油缸行程：0-50mm，油缸最高壓力：50Mpa；
（5）流體最大注入壓力：70MPa以上；
（6）最大流體排量：100mL/min，準確度0.3%設定值；
（7）壓力波動范圍精度：小于0.1MPa；
（8）氣壓：0-70MPa；
（9）內部位移量測量范圍：0-50mm，準確度±0.003㎜；
（10）壓力、流量、位移、應力等數據自動采集并記錄，注入泵、三軸壓力等可實現計算機自動控制，以及實時監測，用專業軟件系統化控制；可以繪制主要元素過程曲線圖；可以在試驗中自動實時地采集、存儲、處理、顯示試驗數據及試驗曲線并可打印試驗報告。
（11）為聲發射監測傳感器的安裝預留接口（16通道或者8通道）；
（12）包含超臨界二氧化碳壓裂模塊，即用CO2壓裂液代替水力壓裂液來做實驗；
（13）包含三軸應力條件下的導流能力模塊；
（14）可以進行2井同步、異步壓裂和單井分段壓裂；
（15）X、Y、Z軸油缸直徑最高工作壓力：50MPa左右；
（16）主機尺寸：（長×寬×高）2200×1200×1800(mm)；重量：10噸；
（17）伺服油源：噪音：≤70dB，流量：200L/min；
（18）電源功率：11.5KW；
（19）工作溫度：0～40℃，工作濕度：≤85%；
（20）周圍無強磁場電場及化學腐蝕物質。
